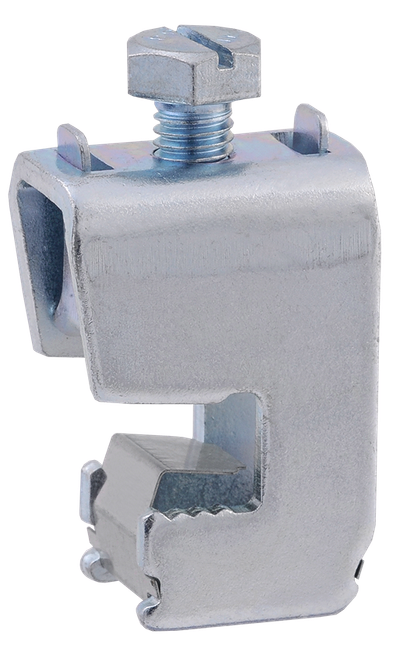

Зажим шинный (терминал) ЗШИ 35-70мм2 для шины 10мм IEK
Основные характеристики
| Толщина шинопровода, мм | 10 |
| Ширина шинопровода, мм | 5...120 |
| Подходит для | Плоский шинопровод |
| Сечение ответвительного проводника, мм² | 35...70 |
| Температура эксплуатации, °C | -45...+85 |
Описание
Универсальные зажимы (терминалы) предназначены для подключения проводников сечений от 1 до 185 мм2 к плоским медным и алюминиевым шинам толщиной 5 или 10 мм для последующего снятия напряжения на устанавливаемое оборудование. Использование открытой клеммной камеры позволяет сделать процесс подключения проводников максимально простым и быстрым. Зажимы выполнены из оцинкованной стали, обеспечивают защиту от температурных воздействий.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Дополнительная пружинная пластина обеспечивает надежную фиксацию зажима на токоведущей шине и значительно снижает «эффект самоотвинчивания».
Особенности конструкции
Простая и быстрая установка на медные шины толщиной 5 или 10 мм без дополнительных доработок.
Широкий номенклатурный ряд охватывает большинство применяемых сечений проводников.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Подключение кабеля посредством винтового зажима надежно фиксирует соединение.
Технические характеристики
| Толщина шинопровода, мм | 10 |
| Ширина шинопровода, мм | 5...120 |
| Подходит для | Плоский шинопровод |
| Сечение ответвительного проводника, мм² | 35...70 |
| Температура эксплуатации, °C | -45...+85 |
| Макс допустимый ток Ie, А | 400 |
| Для провода круглого сечения | Да |
| Для провода сегметного сечения | Нет |
| Для провода плоской формы | Нет |
| Макс поперечное сечение проводника, мм² | 70 |
Документация
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056504385 | 4606056525496 |
| Вес брутто, кг | 0.765 | 15.3 |
| Вес нетто, кг | 0.74 | 14.5 |
| Объем, м^3 | 0.0003974 | 0.011424 |
| Длина, см | 11.5 | 32 |
| Высота, см | 3.2 | 17 |
| Ширина, см | 10.8 | 21 |
| Способ нанесения информации | На стикер | На стикер |
