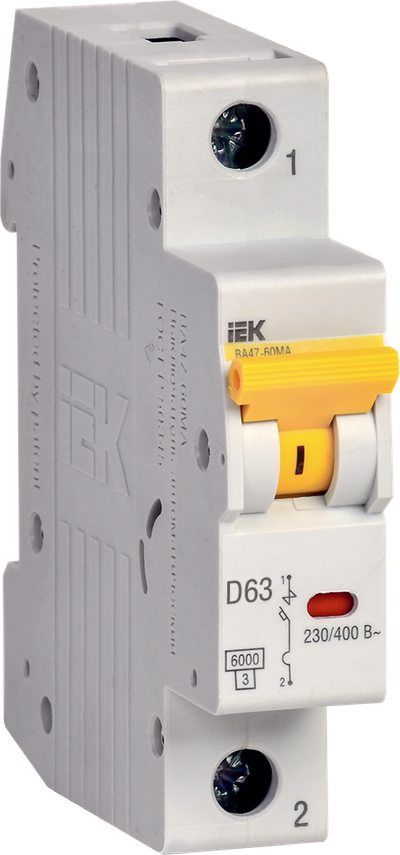

Автоматический выключатель ВА47-60МА без теплового расцепителя 1P 63А 6кА D IEK
Основные характеристики
| Номин ток, А | 63.0 |
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели без тепловой защиты служат для защиты системы от короткого замыкания. Применяются на объектах, где есть системы аварийной вентиляции и пожаротушения. Область применения: - распределительные щиты - вводно-распределительные устройства - распределительные панели
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Электромагнитная защита от сверхтоков.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.
Технические характеристики
| Номин ток, А | 63.0 |
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230 |
| Тип расцепителя | Электромагнитный |
| Потери энергии, Вт | 13.0 |
| Тип монтажной рейки | IEK_V0000022 |
| Вес одного полюса, кг | ≤ 0,1 |
| Наличие дифференциального расцепителя | Нет |
| Макс сечение входящего кабеля, мм² | 25 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
| Количество силовых полюсов | EV000599 |
| Количество защищенных полюсов | 1 |
| Тип монтажа | EV004369 |
| Наличие электронного расцепителя | Нет |
| Электр износостойкость, циклов | ≥ 8000 |
| Отключающая способность по EN 60898, кА | 6 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Рабочая температура окружающей среды, °C | -40...50 |
| Наличие теплового расцепителя | Нет |
| Степень защиты - IP | IP20 |
| Подходит для защитного выкл двигателя | Да |
| Мех износостойкость, циклов | ≥ 20000 |
| Общ количество полюсов | 1 |
| Сфера применения | IEK_V0000013 |
| Частота, Гц | 50 |
| Наличие электромагнитного расцепителя | Да |
| Тип подключения | Винтовое соединение |
| Возможна дополнит комплектация | Да |
| Наличие взрывозащиты | IEK_V0000020 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
| Ширина по количеству модульных расстояний | 1 |
| Частота, Гц | 50 |
| Номинальный ток, А | 63 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 533.92 KB)
Дополнительное фото продукта (JPG, 897.14 KB)
Дополнительное фото продукта (JPG, 378.08 KB)
Дополнительное фото продукта (JPG, 784.65 KB)
Дополнительное фото продукта (JPG, 773.25 KB)
Дополнительное фото продукта (JPG, 436.45 KB)
Дополнительное фото продукта (JPG, 973.90 KB)
Дополнительное фото продукта (JPG, 840.14 KB)
Дополнительное фото продукта (JPG, 1.06 MB)
Габаритный Чертеж (JPG, 1.93 MB)
Листовка (PDF, 986.99 KB)
Схема Подключения (JPG, 1.88 MB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 144 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056820287 | 4610084007633 | 4610084007640 |
| Вес брутто, кг | 0.112 | 1.344 | 16.128 |
| Вес нетто, кг | 0.11 | 1.188 | 14.49 |
| Объем, м^3 | 0.000154 | 0.001403 | 0.022176 |
| Длина, см | 7.5 | 7.5 | 54.4 |
| Высота, см | 8.4 | 8.5 | 17.4 |
| Ширина, см | 1.8 | 22 | 23.5 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
