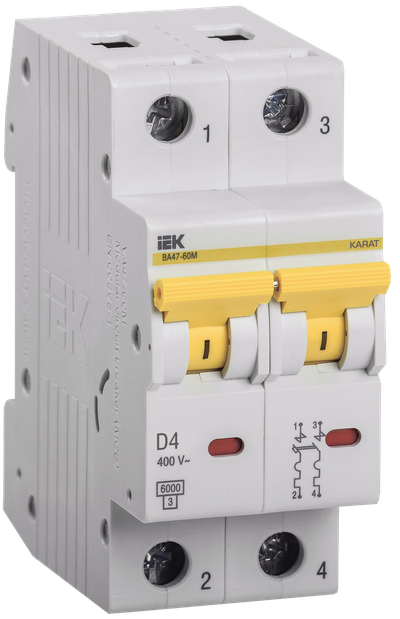

KARAT Автоматический выключатель ВА47-60M 2P D 4А 6кА IEK

Артикул:

Основные характеристики

Номин ток, А	4.0
Количество полюсов	2
Характеристика срабатывания - кривая тока	D
Тип напряжения	Перемен./постоян. (AC/DC)
Номин раб напряжение, В	400

Посмотреть все характеристики

Описание

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Два типа защиты от сверхтоков – тепловая и электромагнитная.
Широкая рукоятка для удобства включения/выключения автоматического выключателя.
Защелка на DIN-рейку с двойным фиксированным положением.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики

Номин ток, А	4.0
Количество полюсов	2
Характеристика срабатывания - кривая тока	D
Тип напряжения	Перемен./постоян. (AC/DC)
Номин раб напряжение, В	400
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	6.0
Тип подключения	Винтовое соединение
Макс сечение входящего кабеля, мм²	25
Наличие электромагнитного расцепителя	Да
Класс токоограничения	3
Класс защиты от поражения электрическим током	0
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Ширина по количеству модульных расстояний	2
Монтажная глубина - ниши, мм	71
Сфера применения	IEK_V0000013
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	6.0
Климатическое исполнение	УХЛ4
Наличие дифференциального расцепителя	Нет
Тип монтажа	EV004369
Частота, Гц	50
Наличие электронного расцепителя	Нет
Электр износостойкость, циклов	≥ 8000
Тип монтажной рейки	IEK_V0000022
Мех износостойкость, циклов	≥ 20000
Наличие взрывозащиты	IEK_V0000020
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	6.0
Степень защиты - IP	IP20
Количество защищенных полюсов	2
Количество силовых полюсов	EV000600
Вес одного полюса, кг	≤ 0,2
Наличие теплового расцепителя	Да
Возможна дополнит комплектация	Да
Отключающая способность по EN 60898, кА	6
Общ количество полюсов	2
Возможность присоединения шин	PIN (штырь), FORK (вилка)
Номинальный ток, А	4
Частота, Гц	50

Документация

Сертификаты
Паспорта и РЭ
- Краткое руководство по эксплуатации (PDF, 1.48 MB)
Схемы подключения
- Схема подключения (JPG, 140.03 KB)
- Схема подключения (JPG, 1.90 MB)
Дополнительные изображения
Модели для проектировщиков
- nanoCAD BIM Электро, База оборудования (SDF, 706.52 MB)

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	6	72
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	КОРОБКА/БОКС	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056651324	4606056651331	4606056651348
Вес брутто, кг	0.224	1.342	16.1
Вес нетто, кг	0.201	1.206	14.472
Объем, м^3	0.000324	0.001944	0.023328
Длина, см	7.5	22	54
Высота, см	8.4	7.5	18
Ширина, см	1.8	8.5	24
Способ нанесения информации	На изделие	На коробку	На стикер
