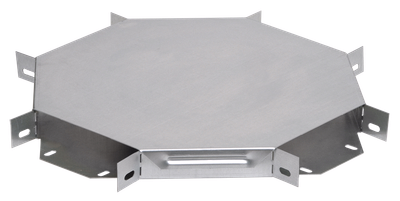

ESCA Крестовина 100х300мм IEK

Артикул:

Основные характеристики

Ширина кабельного лотка , мм	300
Высота кабельного лотка , мм	100
Степень защиты - IP	IP20
Толщина цинкового покрытия, мкм	55
Температура эксплуатации, °C	-50...40

Посмотреть все характеристики

Описание

Крестовина служит для организации Х-образного ответвления кабельной трассы. Данный аксессуар поставляется в комплекте с крышкой.

Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).

Срок службы:
20 лет
Гарантия:
3 года

Основные документы

Посмотреть все документы

Преимущества

Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.

Технические характеристики

Ширина кабельного лотка , мм	300
Высота кабельного лотка , мм	100
Степень защиты - IP	IP20
Толщина цинкового покрытия, мкм	55
Температура эксплуатации, °C	-50...40
Защитное покрытие поверхности	Оцинковка по методу Сендзимира
Класс стойкости к коррозии	2
Подходит для обеспеч целостности цепи	Нет
Ширина, мм	300
Ширина ответвления, мм	300
Длина, мм	593
Климатическое исполнение	У2, ХЛ2, УХЛ2, ОМ2
Модель или исполнение	Интегрированный разъем
Вес, кг	3,64
Монтажная температура, °C	-50...40
Материал	Сталь
Высота, мм	100
Вид или марка материала	Прочее
Исполнение для больших расст-усиленный	Нет
Внутр радиус, мм	-
Цвет	Светло-серый
Нержавеющая сталь травлёная	Нет
Толщина металла, мм	0,8
Номер цвета RAL	7047

Документация

Сертификаты
Паспорта и РЭ
- Краткое руководство по эксплуатации (PDF, 305.03 KB)
- Руководство По Эксплуатации (PDF, 8.90 MB)
Информационные материалы
- Презентация (PDF, 12.89 MB)
- ОКЛ (RAR, 99.02 MB)
Дополнительные изображения
Модели для проектировщиков
Программное обеспечение
- Программа расчета кабельных трасс "Лотки 3.1" (EXE, 17.00 MB)

Логистические параметры

	Индивидуальная	Транспортная
Количество	1	1
Единицы измерения	шт	шт
Тип упаковки	СТРЕТЧ-ПЛЁНКА	СТРЕТЧ-ПЛЁНКА
Материал упаковки	ПОЛИЭТИЛЕН (PE)	ПОЛИЭТИЛЕН (PE)
Штрихкод	4606056195972	4606056195972
Вес брутто, кг	3.6	3.6
Вес нетто, кг	3.65	3.65
Объем, м^3	0.031759	0.031759
Длина, см	55.8	55.8
Высота, см	10.2	10.2
Ширина, см	55.8	55.8
Способ нанесения информации	На стикер	На стикер
