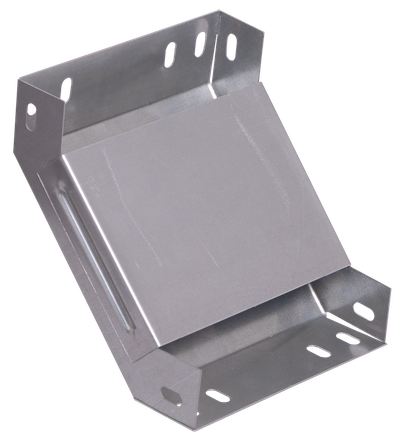

ESCA Поворот вертикальный внутренний 90град 100х200мм IEK

ESCA Поворот вертикальный внутренний 90град 100х200мм IEK

Артикул:

Основные характеристики

Ширина кабельного лотка , мм	200
Высота, мм	100
Климатическое исполнение	У2, ХЛ2, УХЛ2, ОМ2
Нержавеющая сталь травлёная	Нет
Исполнение для больших расст-усиленный	Нет

Посмотреть все характеристики

Описание

Поворот на 90° вертикальный внутренний служит для организации вертикального поворота кабельной трассы на 90°. Данный аксессуар поставляется в комплекте с крышкой.

Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).

Срок службы:
20 лет
Гарантия:
3 года

Основные документы

Габаритный Чертеж (PDF, 1.73 MB)

Посмотреть все документы

Преимущества

Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.

Технические характеристики

Ширина кабельного лотка , мм	200
Высота, мм	100
Климатическое исполнение	У2, ХЛ2, УХЛ2, ОМ2
Нержавеющая сталь травлёная	Нет
Исполнение для больших расст-усиленный	Нет
Класс стойкости к коррозии	2
Толщина металла, мм	0.8
Подходит для обеспеч целостности цепи	Нет
Высота кабельного лотка , мм	100
Модель или исполнение	Интегрированный разъем
Монтажная температура, °C	-50...40
Толщина цинкового покрытия, мкм	10
Температура эксплуатации, °C	-50...40
Ширина, мм	200
Номер цвета RAL	7047
Длина, мм	310
Перфорированная боковая стенка	Нет
Материал	Сталь
Вид или марка материала	Сталь оцинкованная
Вес, кг	0,91
Цвет	Светло-серый
Ширина ответвления, мм	200
Изменение направления	Вертикально восходящий (внутренний)
Перфорация в основании для монтажа	Нет
Защитное покрытие поверхности	Оцинковка по методу Сендзимира
Степень защиты - IP	IP20
Отклонение - угол	90

Документация

Сертификаты
Паспорта и РЭ
- Руководство По Эксплуатации (PDF, 8.90 MB)
- Краткое руководство по эксплуатации (PDF, 2.17 MB)
Информационные материалы
- Презентация (PDF, 12.89 MB)
- ОКЛ (RAR, 99.02 MB)
Дополнительные изображения
- ОКЛ (RAR, 99.02 MB)
- Габаритный Чертеж (PDF, 1.73 MB)
Модели для проектировщиков
Программное обеспечение
- Программа расчета кабельных трасс "Лотки 3.1" (EXE, 17.00 MB)

Логистические параметры

	Индивидуальная	Транспортная
Количество	1	1
Единицы измерения	шт	шт
Тип упаковки	СТРЕТЧ-ПЛЁНКА	СТРЕТЧ-ПЛЁНКА
Материал упаковки	ПОЛИЭТИЛЕН (PE)	ПОЛИЭТИЛЕН (PE)
Штрихкод	4606056197341	4606056197341
Вес брутто, кг	0.871	0.871
Вес нетто, кг	1.529	1.529
Объем, м^3	0.00713	0.00713
Длина, см	31	31
Высота, см	11	11.5
Ширина, см	20	20
Способ нанесения информации	На стикер	На стикер
