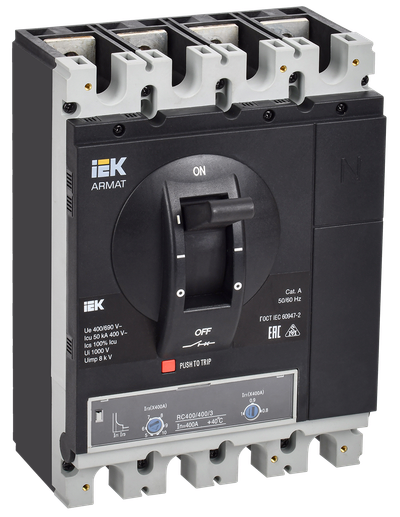

ARMAT Автоматический выключатель в литом корпусе 4P типоразмер H 50кА 400А расцепитель термомагнитный регулируемый IEK

Основные характеристики
Номин ток, А | 400 |
Количество полюсов | 4 |
Номин откл способность Icu при 400 В 50 Гц, кА | 50 |
Исполнение | Стационарное |
Тип расцепителя | EV009462 |
Описание
Автоматические выключатели в литом корпусе ARMAT применяются в различных типах низковольтных комплектных устройств – от распределительных щитов до ВРУ 1600 А. Входят в состав комплексных решений на базе продукции ARMAT IEK для создания систем энергораспределения зданий и сооружений, в том числе для индустриальных и высокотехнологических объектов. Благодаря высокой отключающей способности (до 150 кА) линейка автоматических выключателей в литом корпусе ARMAT идеальна для применения на энергоемких промышленных объектах. В комплексе с воздушными автоматическими выключателями ARMAT используются в НКУ до 6300 А. Вся линейка силовых автоматических выключателей ARMAT (воздушных и в литом корпусе) производится на современном, полностью автоматизированном оборудовании, с постоянным контролем качества. Электротехническая продукция IEK тщательно тестируется как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве. Мы уверены в высоком качестве и надежности силовых выключателей линейки ARMAT – вот почему гарантийный срок их эксплуатации составляет 5 лет!
Преимущества
- Увеличение энергопотребности современного производства требует повышенных In и Icu автоматических выключателей. Автоматические выключатели в литом корпусе ARMAT обеспечивают надежное энергоснабжение высокотехнологичных производственных линий.
- Модификации силовых выключателей в литом корпусе ARMAT со специальными версиями расцепителей поддерживают возможность подключения по протоколу Modbus, что позволяет интегрировать их в систему диспетчеризации и мониторинга.
- Большой ресурс циклов включения и отключения гарантирует продолжительную работу автоматических выключателей в литом корпусе ARMAT. Высокая износостойкость подтверждена испытаниями, в том числе в международной независимой лаборатории.
- Стабильная работа энергосистемы в любых условиях важна для эффективности технологических процессов и безопасности людей. Автоматические выключатели в литом корпусе из линейки ARMAT обладают минимальной зависимостью пропускаемого тока от температуры окружающей среды.

Технические характеристики
Номин ток, А | 400 |
Количество полюсов | 4 |
Номин откл способность Icu при 400 В 50 Гц, кА | 50 |
Исполнение | Стационарное |
Тип расцепителя | EV009462 |
Номин раб напряжение, В | 400/690 |
Тип изделия/компонента | Выключатель автоматический в литом корпусе |
Потери энергии, Вт | 66.4 |
Температура эксплуатации, °C | -40...60 |
Кол-во вспомогат переключающих контактов | 0 |
Моторный привод встроенный | Нет |
Тип подключения силовой электрич цепи | Болтовое соединение |
Частота сети, Гц | 50/60 |
Ширина, мм | 184.0 |
Высота, мм | 447.5 |
Глубина, мм | 168.4 |
Моторный привод - дополнительно | Да |
Номин раб наибольшая откл способность Ics, кА | 50 |
Номин напряжение, В | 400...690 |
Диапазон уставки тока расцепления, А | 2000...4000 |
Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Высота над уровнем моря, м | < 2000 |
Вес, кг | 7.900 |
Наличие электронного расцепителя | Нет |
Мех износостойкость, циклов | 20000 |
Номин продолжительный ток Iu, А | 400 |
Механич износостойкость без обслуживания, циклов | 20000 |
Номин импульсное выдерживаемое напряжение, кВ | 8 |
Монтаж на DIN-рейку | Нет |
Кол-во вспомогат норм разомкнутых-НО конт | 0 |
Степень защиты - IP | IP20 |
Диап регул без заде сраб расцеп короткого замык, А | - |
Режим работы | Продолжительный |
Номин напряжение изоляции Ui, В | 1000 |
Вид подключения главной электрич цепи | Прочее |
Степень защиты зажимов IP | IP00 |
Подходит для монтажа на DIN-рейку | Нет |
Конструкция прибора | Прочее |
Относительная влажность воздуха | 90% |
Электр износостойкость, циклов | 7500 |
Тип элемента управления | Тумблер |
С расцеплением под напряжением | Да |
Документация
Сертификаты
Декларация ТР ЕАЭС (PDF, 4.08 MB)
Отказное письмо ТР ЕАЭС (PDF, 182.60 KB)
Сертификат добровольный отраслевой (PDF, 1.32 MB)
Сертификат добровольный ГОСТ Р (PDF, 1.32 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ЕАЭС (PDF, 35.78 MB)
Отказное письмо ТР ТС ЭМС (PDF, 182.60 KB)
Сертификат добровольный отраслевой (PDF, 1.32 MB)
Сертификат добровольный отраслевой (PDF, 1.32 MB)
Сертификат ТР ТС (PDF, 1.37 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Сертификат ТР ТС (PDF, 1.37 MB)
Сертификат ТР ТС (PDF, 1.37 MB)
Сертификат ТР ТС (PDF, 1.37 MB)
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 2 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084347548 | 4610084347555 |
Вес брутто, кг | 8.025 | 16.05 |
Вес нетто, кг | 7.925 | 15.85 |
Объем, м^3 | 0.023647 | 0.047294 |
Длина, см | 31.6 | 53.5 |
Высота, см | 22.5 | 26 |
Ширина, см | 25.5 | 34 |
Способ нанесения информации | На стикер | На стикер |
