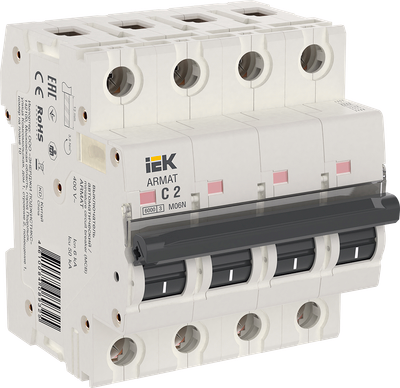

ARMAT Автоматический выключатель M06N 4P C 2А IEK

Видео

Артикул:

Основные характеристики

Номин ток, А	2.0
Количество полюсов	4
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Переменный (AC)

Посмотреть все характеристики

Описание

Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

Особенности конструкции

Индикатор положения контактной группы

Двухпозиционная защелка

Маркировочная площадка с крышкой

8 заклепок корпуса для большей прочности корпуса

Газогенерирующая межконтактная перегородка для более эффективного дугогашения

Технические характеристики

Номин ток, А	2.0
Количество полюсов	4
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Переменный (AC)
Номин раб напряжение, В	400
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	12.0
Наличие дифференциального расцепителя	Нет
Степень защиты - IP	IP20
Ремонтопригодность	Нет
Наличие электромагнитного расцепителя	Да
Номин напряжение изоляции Ui, В	500
Тип монтажа	EV004369
Тип монтажной рейки	IEK_V0000022
Мех износостойкость, циклов	20000
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Количество силовых полюсов	EV000070
Тип подключения	Винтовое соединение
Ширина по количеству модульных расстояний	4
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	6.0
Электр износостойкость, циклов	10000
Общ количество полюсов	4
Отключающая способность по EN 60898, кА	6
Режим работы	Продолжительный-S1
Отключающая способность по IEC 60947-2, кА	50
Отключение нейтрали	Нет
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	6.0
Количество защищенных полюсов	4
Наличие взрывозащиты	IEK_V0000020
Наличие электронного расцепителя	Нет
Рабочая температура окружающей среды, °C	-40...70
Сфера применения	IEK_V0000012
Класс токоограничения	3
Частота, Гц	50
Наличие теплового расцепителя	Да
Вес одного полюса, кг	0,116
Макс сечение входящего кабеля, мм²	25
Возможна дополнит комплектация	Да
Класс защиты от поражения электрическим током	0
Возможность присоединения шин	PIN (штырь), FORK (вилка)
Частота, Гц	50
Номинальный ток, А	2

Документация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	3	30
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4610084089325	4610084089332	4610084089349
Вес брутто, кг	0.486	1.458	14.58
Вес нетто, кг	0.458	1.374	13.74
Объем, м^3	0.000737	0.001604	0.02211
Длина, см	8.3	22.5	46.7
Высота, см	7.6	8.1	19.8
Ширина, см	7.1	8.8	23.9
Способ нанесения информации	На изделие	На коробку	На стикер
