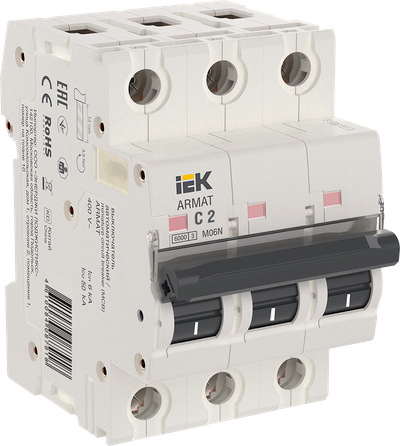

ARMAT Автоматический выключатель M06N 3P C 2А IEK

Видео

Артикул:

Основные характеристики

Номин ток, А	2.0
Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Переменный (AC)

Посмотреть все характеристики

Описание

Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

Особенности конструкции

Индикатор положения контактной группы

Двухпозиционная защелка

Маркировочная площадка с крышкой

8 заклепок корпуса для большей прочности корпуса

Газогенерирующая межконтактная перегородка для более эффективного дугогашения

Технические характеристики

Номин ток, А	2.0
Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Переменный (AC)
Номин раб напряжение, В	400
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	9.0
Рабочая температура окружающей среды, °C	-40...70
Наличие дифференциального расцепителя	Нет
Вес одного полюса, кг	0,116
Ширина по количеству модульных расстояний	3
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	6.0
Отключение нейтрали	Нет
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	6.0
Степень защиты - IP	IP20
Отключающая способность по IEC 60947-2, кА	50
Класс токоограничения	3
Количество силовых полюсов	EV000069
Возможна дополнит комплектация	Да
Класс защиты от поражения электрическим током	0
Номин напряжение изоляции Ui, В	500
Количество защищенных полюсов	3
Наличие взрывозащиты	IEK_V0000020
Частота, Гц	50
Возможность присоединения шин	PIN (штырь), FORK (вилка)
Тип монтажа	EV004369
Отключающая способность по EN 60898, кА	6
Мех износостойкость, циклов	20000
Электр износостойкость, циклов	10000
Наличие электронного расцепителя	Нет
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Общ количество полюсов	3
Наличие теплового расцепителя	Да
Режим работы	Продолжительный-S1
Ремонтопригодность	Нет
Макс сечение входящего кабеля, мм²	25
Сфера применения	IEK_V0000012
Тип подключения	Винтовое соединение
Тип монтажной рейки	IEK_V0000022
Наличие электромагнитного расцепителя	Да
Номинальный ток, А	2
Частота, Гц	50

Документация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	4	40
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4610084087888	4610084087895	4610084136265
Вес брутто, кг	0.364	1.456	14.56
Вес нетто, кг	0.346	1.384	13.84
Объем, м^3	0.000568	0.001604	0.02272
Длина, см	8.3	22.5	47
Высота, см	7.6	8.1	19.5
Ширина, см	5.3	8.8	24.8
Способ нанесения информации	На изделие	На коробку	На стикер
